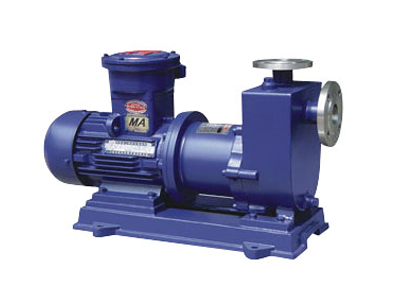

ZCQ型自吸式磁力泵


一、产品概述:



    ZCQ型自吸式磁力驱动泵,是吸泵和磁力泵的完美组合,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水。该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、 漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、填充四氟等材料制造,具有良好的耐腐性广泛用于医药、食品、制碱、制药、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和贵重液体的输送。

工作原理:
   本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见示意图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液体经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
    适用温度:-30℃~110℃





二、型号意义:



ZCQ 40 –25 – 160



Z – 自吸式

CQ -  磁力泵

40 -  进口直径(mm)

25 -  出口直径(mm)

160 -  叶轮名义直径(mm)



三、技术参数:



流量:3~27m3/h;

扬程:12~50m;

转速:2900r/min;

功率:0.37~7.5kw;

口径:20 ~ 65mm;

适用温度:-20~100℃;

自吸高度:4m。

性能参数表:

型号口径(mm)流量扬程(m)电机功率Z
C
Q








进口出口L/mm3/h
ZCQ20-12-1102012503120.37
ZCQ25-20-11525201106.6151.1
ZCQ32-25-11532251106.6151.1
ZCQ32-25-14532251106.6251.1
ZCQ40-32-132403218010.8202.2
ZCQ40-32-160403220012324
ZCQ50-40-145504024014.4254
ZCQ50-40-160504022013.2324
ZCQ50-40-20050401307.8505.5
ZCQ65-50-145655028016.8255.5
ZCQ65-50-160655045027327.5
ZCQ80-65-1608050830503215
