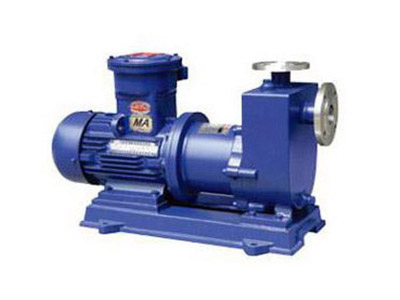

ZCQ自吸泵

一、ZCQ型自吸泵产品概述：
ZCQ型磁力传动离心泵（简称自吸磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想。


二、ZCQ型自吸泵工作原理：

本泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。


三、ZCQ型自吸泵的主要性能参数：

流量：3-50m3/h

扬程：12-50m 电机功率：0.37-15kW       使用温度：≤80℃(根据用户需求可定制达到≤200℃) 材质:1Cr18Ni9Ti (可定制304.316.316L材质)

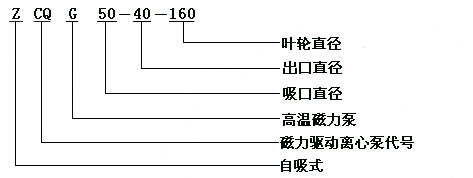

四、ZCQ型自吸泵型号意义：


五、ZCQ型自吸泵的性能参数表

型号
进口-出口		流量
Q
m3/h		扬程
H
m		转速
n
r/min		效率
ゥ
%		配带电
机功率
KW		自吸
性能
m/3分
ZCQ20-16-1000.8
1.6
1.9		8.5
12
6		290017
19
20		YS7112
0.37		4
ZCQ25-20-1151.5
3
3.6		16.5
15
13.5		290024
26
27		YYB802-2
1.1		4
ZCQ32-25-1151.9
3.2
3.8		17
15
13		290023
30
31		YYB802-2
1.1		4
ZCQ32-25-1451.9
3.2
3.8		27
25
23		290021
28
29		YYB802-2
1.1		4
ZCQ40-32-1253.8
6.3
7.5		22
20
18.5		290028
35
36		YYB90L-2
2.2		4
ZCQ40-32-1603.8
6.3
7.5		34
32
29		290025
32
33		YYB120M-2
4.0		4
ZCQ50-40-1457.5
12.5
15		27
25
23		290030
42
43		YYB112M-2
4.0		4
ZCQ50-40-1607.5
12.5
15		34
32
29		290028
39
40		YYB112M-2
4.0		4
ZCQ50-32-2007.5
12.5
15		52.5
50
48		290021
31
32		YYB132S2-2
7.5		4
ZCQ65-50-12515
25
30		22
20
18.5		290040
51
52		YYB132S1-2
5.5		4
ZCQ65-50-16015
25
30		34
32
29.5		290032
43
44		YYB132S2-2
7.5		4
ZCQ65-40-20015
25
30		53
50
47		290025
37
38		YYB160M2-2
15		4
ZCQ80-65-12530
50
60		22.5
20
18		290041
52
53		YYB132S2-2
7.5		4
ZCQ80-65-16030
50
60		34
32
29		290036
48
49		YYB160M2-2
15		4
ZCQ80-50-20030
50
60		53
50
47		290036
46
47		YYB180M-2
22		4
ZCQ80-50-25030
50
60		84
80
75		290036
46
47		YYB220L2-2
37		4
ZCQ100-80-16060
100
120		35
32
28		290046
55
56		YYB180M-2
22		4
ZCQ100-65-20060
100
120		54
50
47		290042
53
56		YYB220L2-2
37		4
ZCQ100-65-25060
100
120		86
80
74.5		290037
48
49		YYB250M-2
55		4

ZCQ型磁力传动离心泵
