CDLF型不锈钢立式多级泵

一、多级泵产品概述:

(以下简称泵)是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵,采用标准立式电机和快装式机械密封,更换非常方便。
泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。该产品可替代国外CR、CRN等同类产品。产品投放市场后,以其高效节能、质量可靠、使用范围广等特点,深受广大用户的喜爱。

二、多级泵产品特征:

1、采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。
5、泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。
6、采用标准电机,用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。

三、多级泵产品用途:

供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉:农田灌溉、喷灌、滴灌。

四、多级泵输送介质:

1、 稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。

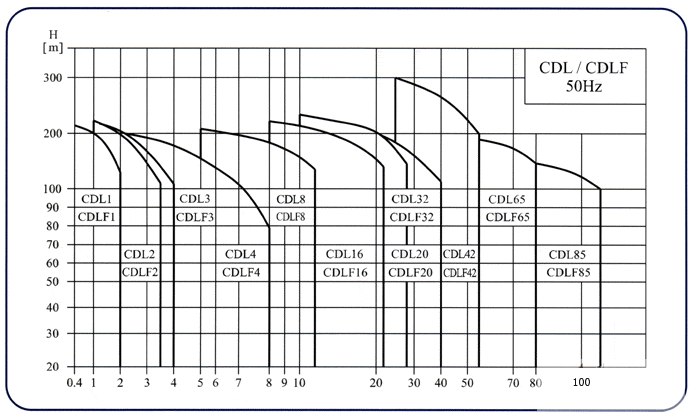

五、多级泵技术参数:

流量:4.2-504m3/h; 扬程:24-240m; 功率:1.5-450kw; 转速:1480r/min; 口径:φ40-φ250; 液体温度: 常温型-15℃至+70℃ 热水型+70℃至+110℃ 工作压力:≤2.4Mpa。

六、多级泵型号意义:

CDL F- 4 - 120 CDL –轻型不锈钢立式多级离心泵 F –流过部件为不锈钢(304或316) 4– 额定流量 (m3/h) 120– 级数

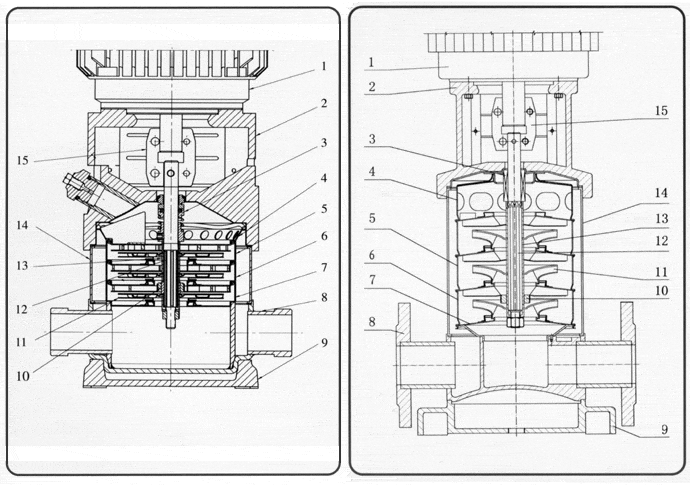

七、CDLF型轻型不锈钢立式多级泵结构图:

序号名称材料序号名称材料
1电机 2泵头铸铁ASTM25B
3机械密封 4出水导叶不锈钢AISI304
5支撑导叶不锈钢AISI3046导叶不锈钢AISI304
7导流器不锈钢AISI3048进出水段不锈钢AISI304
9底座铸铁ASTM25B10轴承碳化钨
11叶轮不锈钢AISI30412不锈钢AISI316
13叶轮隔套不锈钢AISI30414耐压筒不锈钢AISI304
15联轴器碳钢 零部件氟橡胶、橡胶

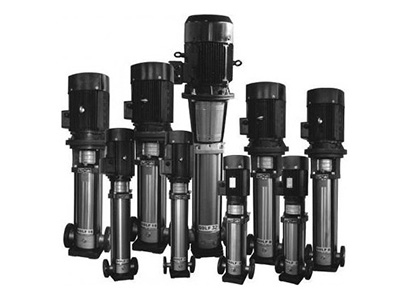

CDLF系列轻型不锈钢立式多级泵

CDLF系列轻型不锈钢立式多级泵
