CQF工程塑料磁力泵

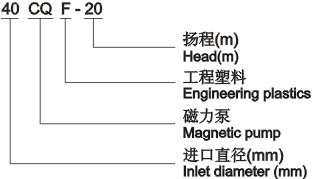

■ CQF工程塑料磁力泵类型含义:

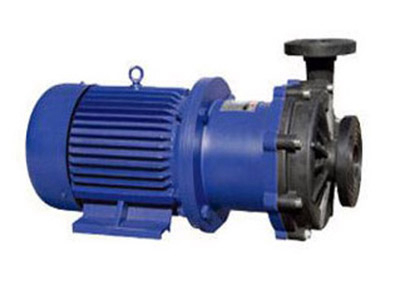

■ CQF工程塑料磁力泵首要特点: CQF型工程塑料磁力泵以静密封替代动密封,使泵的过流部件处于彻底密封状况,彻底解决了其它泵的机械密封无法防止的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造资料,因此它具有杰出的抗腐蚀功能,并可以使实运送介质免受污染。

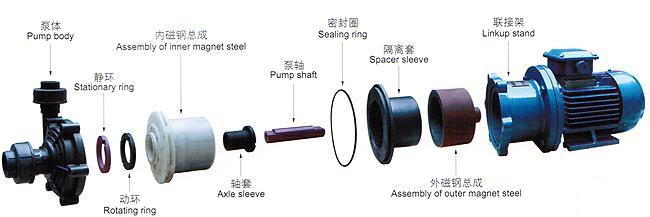

■ CQF工程塑料磁力泵结构爆破图:


注:1、泵 体:增强聚丙稀; 2、静 环:碳化硅或氧化铝陶瓷;3、动 环:填充F4;4、叶 轮:增强聚丙稀;5、密封圈:氟橡胶;6、隔 板:增强聚丙稀;7、阻隔套:增强聚丙稀;8、外磁:HT200+永磁体;9、转子:增强聚丙稀+永磁体;10、主轴:碳化硅或氧化铝陶瓷;11 轴承:填充F4;12、支架:HT200 ■ CQF工程塑料磁力泵结构图:

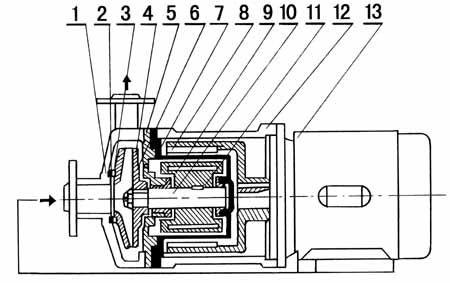

1泵    壳2静    环3动 环4叶 轮5密封圈6隔 板7阻隔套
8外磁钢总成9内磁钢总成10泵 轴11轴 套12联接架13电 机



■ CQF工程塑料磁力泵作业原理:
       CQF型工程塑料磁力驱动离心泵(简称工程塑料磁力泵),一般由电动机,磁力偶合器和工程塑料离心泵构成。其首要特点是运用磁力偶合器传递动力,彻底无泄漏,当电动机股动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和阻隔套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械触摸地传递扭矩。在泵轴的动力输入端,因为液体被封闭在停止的阻隔套内,没有动密封因此彻底无泄漏。CQ系列磁力泵型式及基本参数契合JB/TQ786-89《小型磁力驱动离心泵型式与基本参数》规范和《小型磁力驱动离心泵三个规范的补充规定》。


■ CQF工程塑料磁力泵功能参数:

型 号口径流量 (m3/h)扬程 (m)电机功率 (kW)电 压
(V)
材 质
进口(mm)出口(mm)
10CQF-31080.930.025220


14CQF-514101.250.12220/380
16CQF-815151.880.12220/380
20CQF-1225183120.37220/380
25CQF-1525205.4151.1380
32CQF-1532256.5151.1380
32CQF-2532254.8251.1380
40CQF-20403210.8202.2380
50CQF-25504014.4253380
50CQF-32504012.5324380
65CQF-25655025255.5380
65CQF-32655025325.5380
注:表中20CQF-12---65CQF-32都可配防爆电机


■ CQF工程塑料磁力泵首要资料耐腐蚀功能(供参阅)

介质称号浓度聚丙烯浓度A     B     C浓度不锈钢浓度陶瓷
%25℃50℃%20℃60℃%25℃50℃%25℃50℃
硫      酸60<30×<5× VV
硝      酸252070V VV
盐      酸36<38 ×  VV
氢  氟 酸3540× × 0~100×
醋      酸<80<20
<20
 VV
氢氧化钠100 70 ×
重铭酸钾25 40~60VV10~20VV
溴      水 ×× ×   VV
乙      醇 <50 V VV
丙      酮 10  VV V×
四氯乙烷   ×
50
VV VV
氟利昂22   V  VV
漂  白  液CL13%CL12.5%
CL12.5%
×  VV
电  镀  液  ×    VV
照  相  液   V  VV

符号说明:V -优秀. V -杰出,0-可用.但腐蚀显着X -腐蚀严峻,不适用。


■ CQF工程塑料磁力泵装置与运用:

      一、磁力泵应水平装置,不宜竖立,塑料泵不得接受管路分量,关于特殊笔直装置的场合,电机必须朝上。

      二、当抽吸液面高于泵轴心线时,起动前翻开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀。

      三、泵运用前应进行检查,电机风叶滚动要灵敏,无卡住及反常声响,各紧固件要紧固。

      四、查电机旋转方向是不是与磁力泵转向符号一致。

      五、电机发动后,缓慢翻开排出阀,待泵进入正常作业状况后,再将排出阀调到所需开度。

      六、泵停止作业前,应先封闭排出阀门,然后封闭吸入管阀门。


■ CQF工程塑料磁力泵运用注意事项:

     一、因磁力泵轴承的冷却和光滑是靠被运送的介质,所以绝对禁止空工作,一起防止在作业中途停电后再发动时所形成载时空载工作。

     二、当抽吸液面高于泵轴心线时,起动前翻开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀

     三、泵运用中环境应小于40℃、电机温升不得超越75℃。

     四、被运送的介质及其温度应在泵材答应范围内。工程塑料磁力泵的运用温度<60℃,金属泵的运用温度小于100℃,运送吸入压力不大

           于0.2MPa,最大作业压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。

     五、关于运送液为易沉积结晶的介质,运用后应及时清洁,排净泵内积液。

     六、磁力泵运转500小时后,应拆轴承和端面动环的磨损状况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更

           换轴承和轴向动环。
