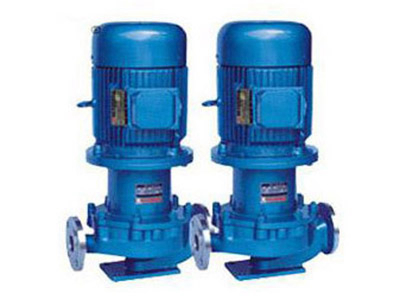

CQSG管道型磁力泵
一、CQSG型管道磁力泵产品概述：
CQSG型磁力管道离心泵是本单位在十多年设计制造卧式磁力泵经验基础上开发的一种新型管道泵，它既具有ISG型管道离心泵的特点、又具有磁力化工泵的优点，是最新一代的无泄漏管道离心泵.
二、CQSG型管道磁力泵产品特点：
1、进行无泄漏运转，可输送易燃、易爆、剧毒及腐蚀介质；
2、材质优良，泵体、叶轮、隔离套等过流部件均采用优质不锈钢制造；
3、轴套采用高耐磨的碳化硅、碳化钨，滑动轴承采用碳石M106K，并设置了润滑油槽，有效地保证泵的使用寿命；4、立式安装，结构紧凑、占地面积小；
5、振动小，噪音低，运行特别平稳；
6、泵的绝大多数零部件与CQB系列磁力泵互换，泵的性能与CQB系列相同；流量为3.2-100m 3 /h;扬程为20-80m;功率为0.75-75Kw

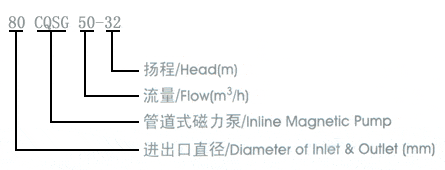

三、CQSG型管道磁力泵产品意义：
1 | 泵壳 | 2 | 叶轮 |
5 | 阻隔套 | 6 | 止推环 |
3 | 密封环 | 4 | 轴承体 |
7 | 轴承 | 8 | 轴套 |
11 | 螺母 | 12 | 联接架 |
9 | 轴 | 10 | 内磁钢总成 |
13 | 外磁钢总成 | 14 | 电机 |
四、CQSG型管道磁力泵性能参数
型 号 | 口径（mm） | 流量（m3/h） | 扬程 （m） | 电机功率（kW） | 电压 （V） | 材质 | |
进口 | 出口 | ||||||
CQSG32-125L | 32 | 20 | 3.2 | 20 | 1.1 | 380 | 不 钢 304 |
CQSG32-160L | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
CQSG40-105L | 40 | 25 | 3.2 | 12.5 | 1.1 | 380 | |
CQSG40-125L | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
CQSG40-160L | 40 | 25 | 6.3 | 32 | 3 | 380 | |
CQSG40-200L | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
CQSG50-85L | 50 | 32 | 6.3 | 8 | 1.1 | 380 | |
CQSG50-105L | 50 | 32 | 6.3 | 12.5 | 1.5 | 380 | |
CQSG50-125L | 50 | 32 | 12.5 | 20 | 3 | 380 | |
CQSG50-160L | 50 | 32 | 12.5 | 32 | 4 | 380 | |
CQSG50-200L | 50 | 32 | 12.5 | 50 | 7.5 | 380 | |
CQSG50-250L | 50 | 32 | 12.5 | 80 | 18.5 | 380 | |
CQSG65-125L | 65 | 50 | 25 | 20 | 4 | 380 | |
CQSG65-160L | 65 | 50 | 25 | 32 | 7.5 | 380 | |
CQSG65-200L | 65 | 40 | 25 | 50 | 15 | 380 | |
CQSG65-250L | 65 | 40 | 25 | 80 | 22 | 380 | |
CQSG80-125L | 80 | 65 | 50 | 20 | 7.5 | 380 | |
CQSG80-160L | 80 | 65 | 50 | 32 | 15 | 380 | |
CQSG80-200L | 80 | 50 | 50 | 50 | 22 | 380 | |
CQSG80-250L | 80 | 50 | 50 | 80 | 37 | 380 | |
CQSG100-125L | 100 | 80 | 100 | 20 | 15 | 380 | |
CQSG100-160L | 100 | 80 | 100 | 32 | 22 | 380 | |
CQSG100-200L | 100 | 65 | 100 | 50 | 37 | 380 | |
CQSG100-250L | 100 | 65 | 100 | 80 | 55 | 380 | |
| 注:每个类型都可配防爆电机 | |||||||
