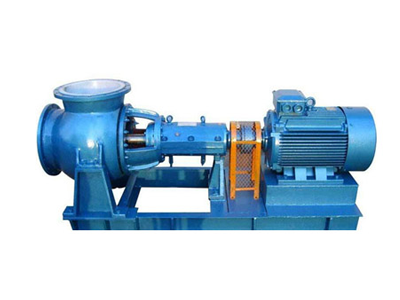

JXF衬氟轴流泵

XF型夹板式轴流泵相比常规轴流泵,在耐腐、耐磨、耐高温、不泄漏、效率等方面得到了很大的提升!



JXF型衬氟轴流泵,是一款由专家设计,并经过多年市场验证的成熟型产品,目前应用最广泛的行业是钛白粉行业废酸浓缩处理,效果特别好!



该泵具有效率高、汽蚀性能好的特点。在钛合金都无法长久耐用的工况下,特耐泵业生产的JXF型夹板式轴流泵,可以适用数年之久。

衬氟轴流泵特点

一、极强的耐腐蚀性能
  该泵过流部分全部采用的优质PFA材料,对硝酸、硫酸、盐酸、磷酸、强氧化剂等腐蚀性液体,适应性很强,特别是腐蚀性越强,尤能显示其优越性能。其耐腐蚀性能远远超过高镍合金、20号合金,更远超过高硅铸铁。


二、极优异的耐磨性能
  该泵采用特殊工艺烘熔、模压而成,其中钢衬复合泵泵体衬氟厚度10mm以上,夹板式泵泵体氟厚度25mm以上,并在氟内壁上进行特殊处理。


三、优良的耐高温性能
  由于该泵具有优良的热急变性、自润滑性和抗冲击性能。故叶轮等氟塑料关键部位不会因冲击而开裂,弥补了陶瓷泵、高硅铸铁泵易碎的缺陷,由于整机性能优异,运转平稳,在-30℃~150℃的恶劣环境下可放心长期使用。 (废酸浓缩处理最高温130℃,而氟材料熔点为360℃)


四、拆卸简便,便于维修
  由于叶轮、泵盖、轴套全部采用氟材料,泵的自重大为减轻,可轻松便捷地将转子部分从泵体取出,故拆、卸、装能轻易完成。避免了硅铁泵需小心翼翼修理,害怕破碎、放不开手脚等弊病。
  综上所述:该泵不失为钛白粉废酸浓缩处理最理想、最适合之专用泵。

结构特点
1、本泵根据轴流泵所需参数特点,按最佳流动条件设计。
2、本泵采用后开门拉出式结构泵,拆卸维修方便,检修时可不拆卸联接管路,变可将泵的轴子取出。
3、轴封采用新型组合式密封,能适合用于输送含悬浮颗粒的强腐蚀性液体。
4、泵体流道不易堵塞,汽蚀余量大,轴及轴承设计可靠性高,以保证运行平稳,振动小,噪音低,寿命长。
5、泵的旋转方向,在轴承支架上用箭头标明。

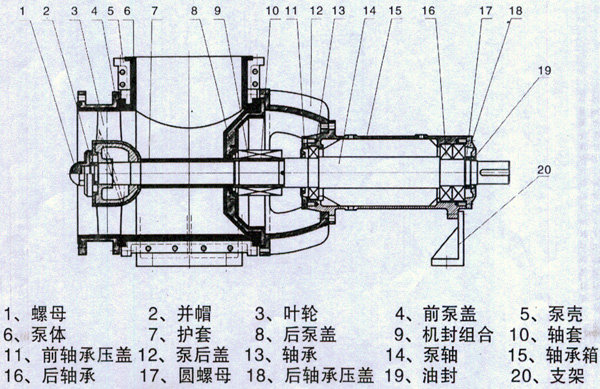

衬氟轴流泵结构
本系列泵为悬臂式结构,卧式安装也可根据用户需求采用皮带轮传动,调节流量和扬程。

JXF型机械密封
机械密封采用双端密封,静环为Sie动环采用进口的哈氏合金材料,必须加冷却水冲洗。或采用外装式单端面机械密封。



JXF型泵的安装
一、安装前应检查基础尺寸、位置、表面状态,标高是否符合设计要求。
二、地脚锣栓孔洗灌混凝土后至少凝固48小时以上并重新检查泵的水平和垂直度。
三、泵与电机必须安装在同一轴线上,其偏差不超过0.2mm。
四、泵的连接管道应合理装设支架,不应使泵承受装置的重量。

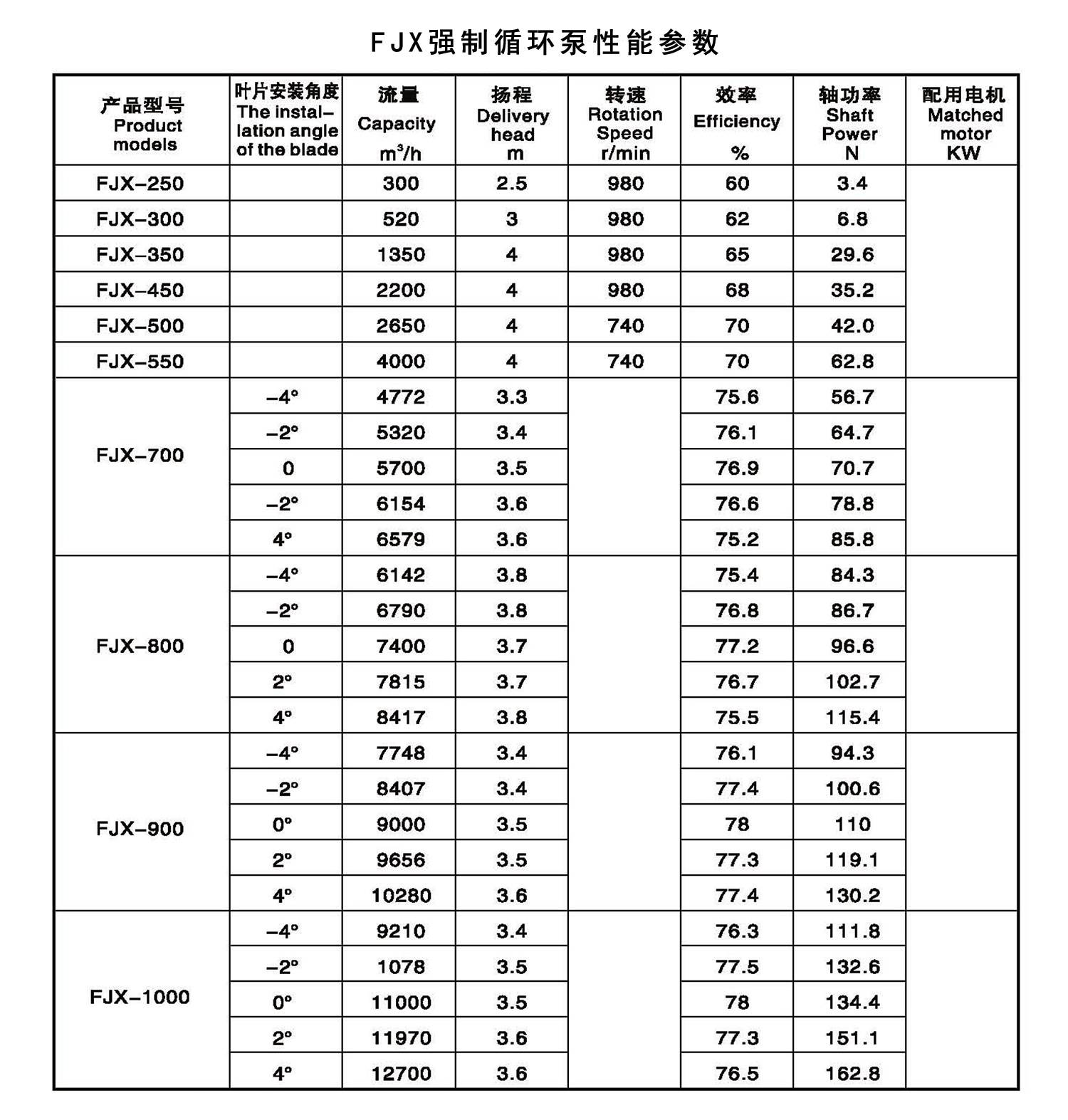

五、性能参数
